設備紹介

自社一貫生産を支える保有設備群

大小プレス機、プレスライン、スポット溶接機、カシメ機など、藤井プレス工業の自社一貫の柔軟な生産体制を支える保有設備群について、その特徴、諸元も含めご紹介します。
創業60年の実績を踏まえ、当社はプレス加工からスポット溶接、金型設計、金型製作まで皆様のご要望に高品質・短納期でお応えします。

主要な設備

藤井プレス工業の自社一貫体制を可能にする主要な設備。最大250ｔプレスを筆頭とする各種プレス機・プレスライン、高性能スポット溶接機、カシメ機を保有しています。

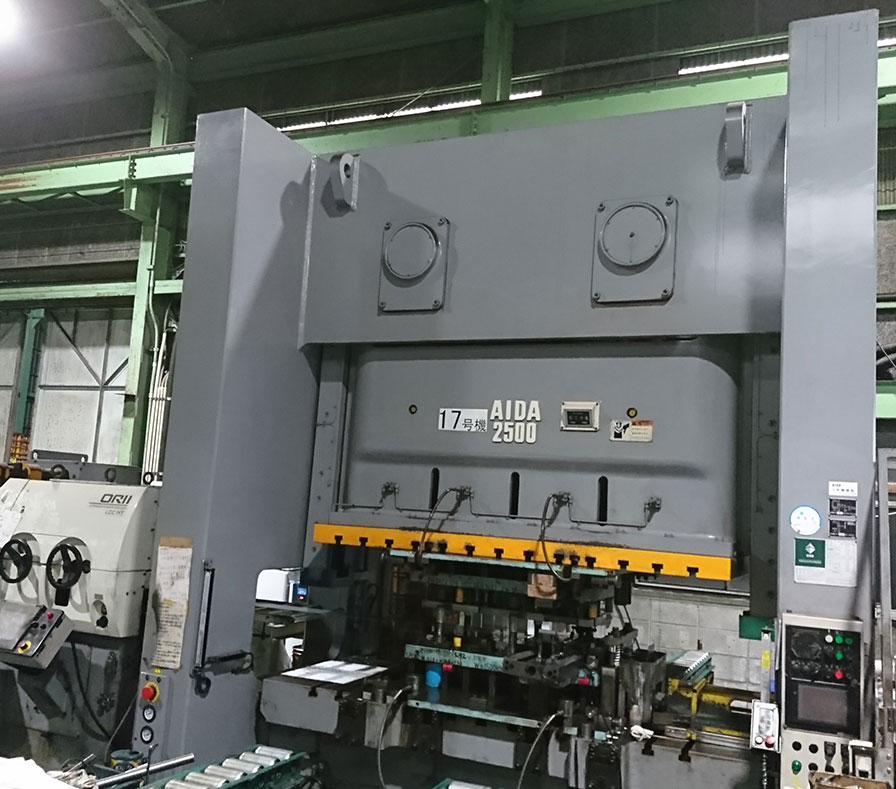

250t プレス

>主要な設備

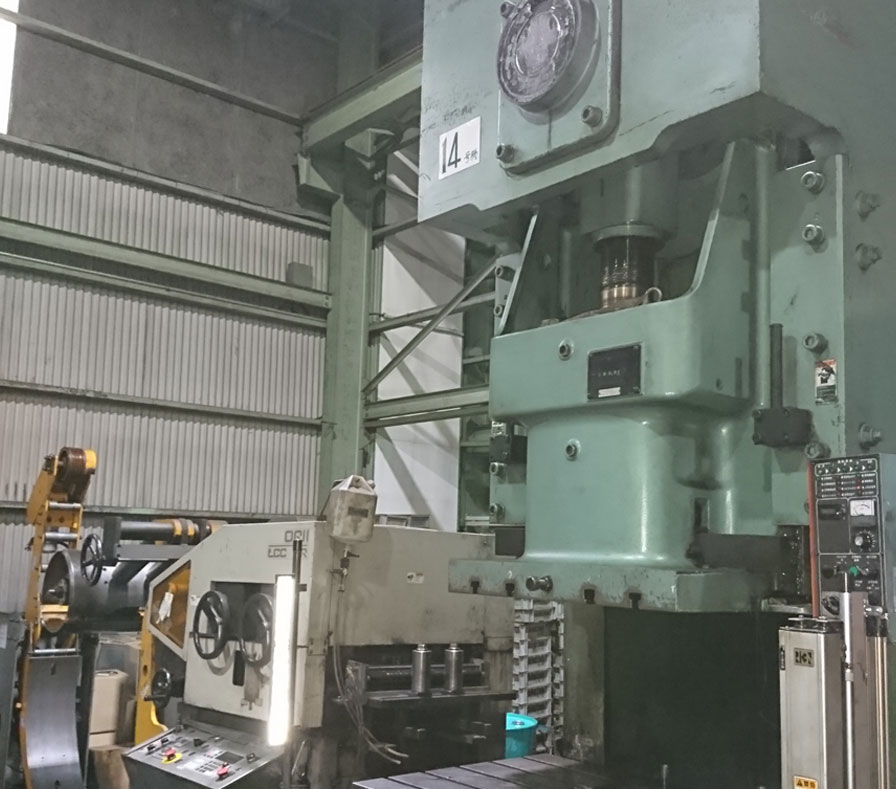

200t プレス

>主要な設備

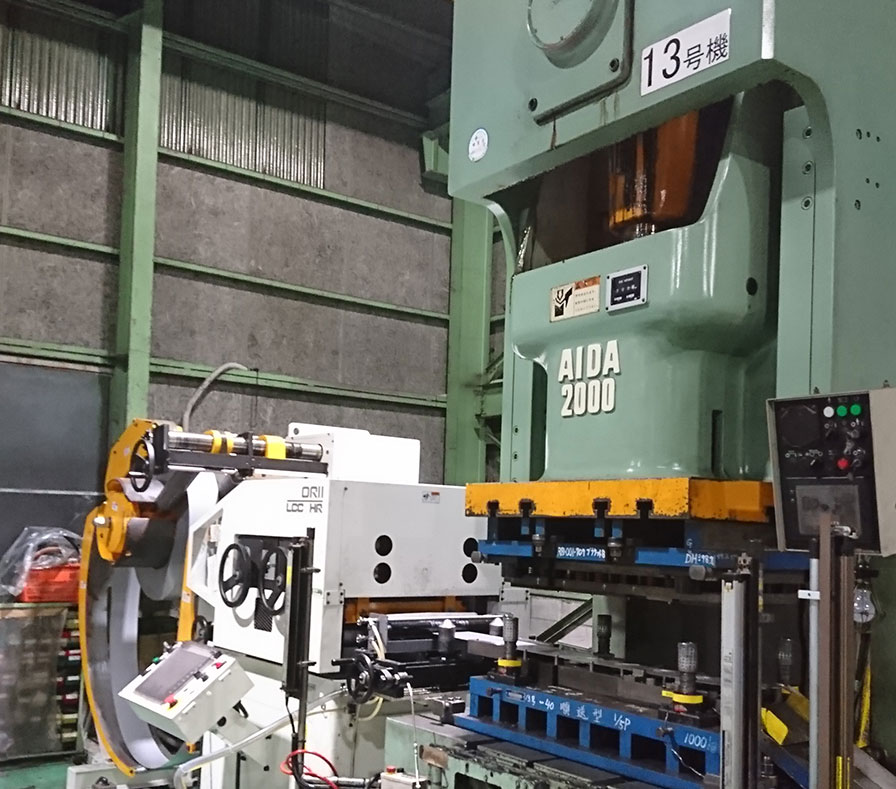

200t プレス(2)

>主要な設備

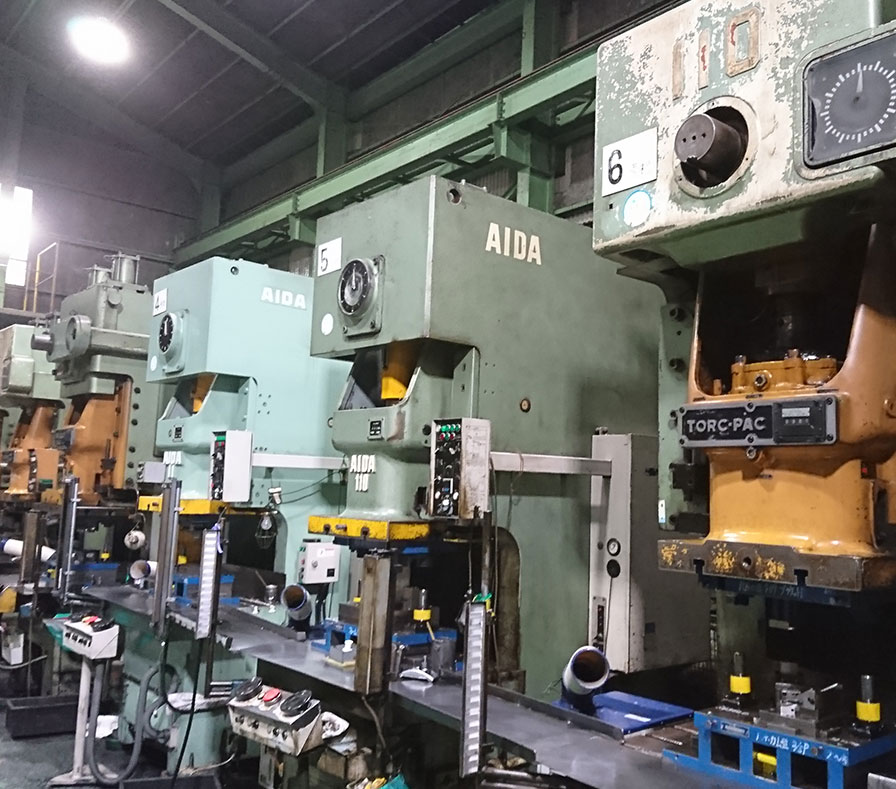

110t プレスライン

>主要な設備

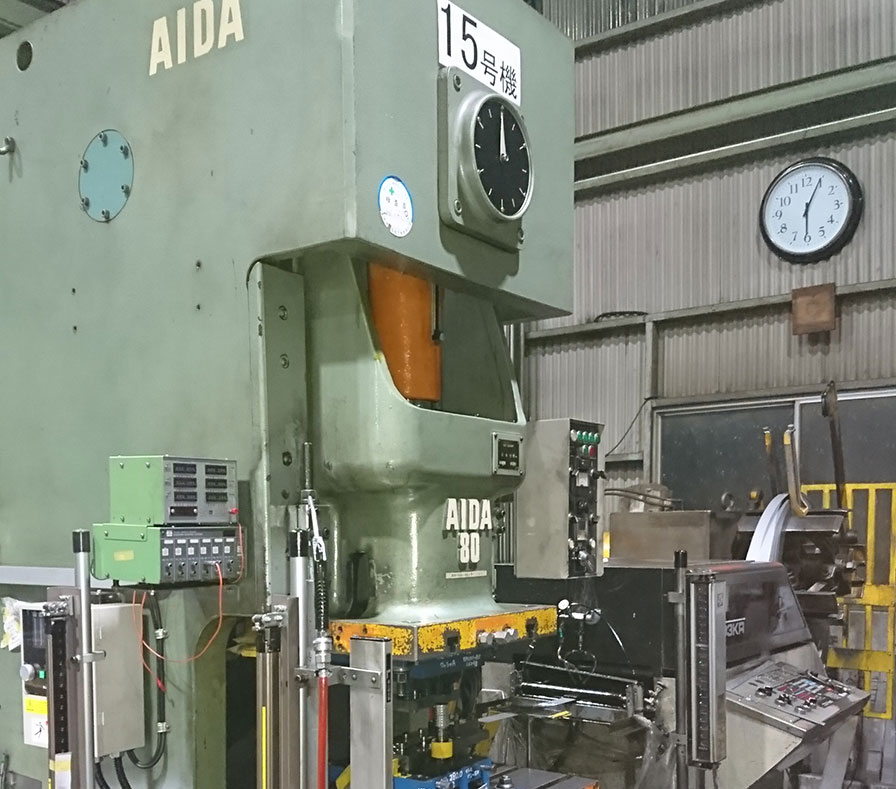

80t プレス

>主要な設備

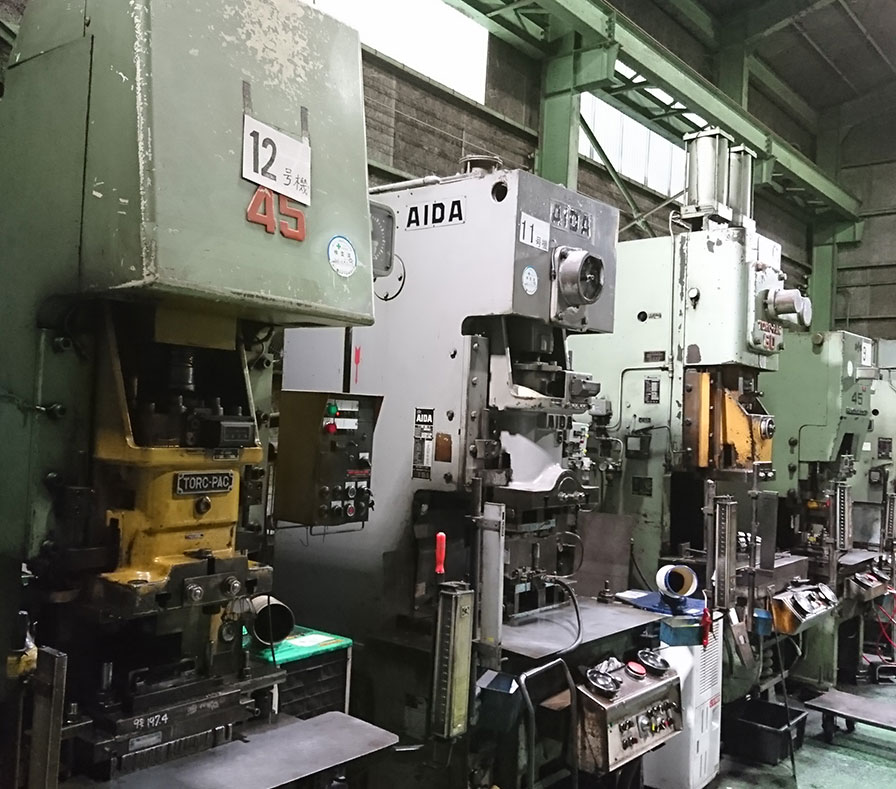

45～60t プレスライン

>主要な設備

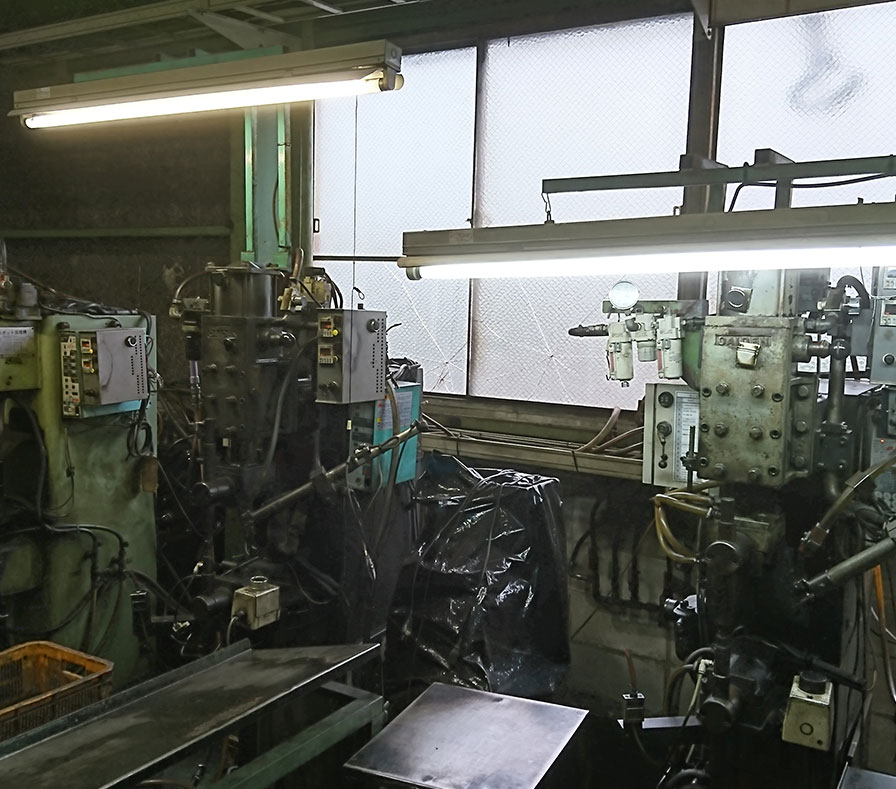

スポット溶接機

>主要な設備

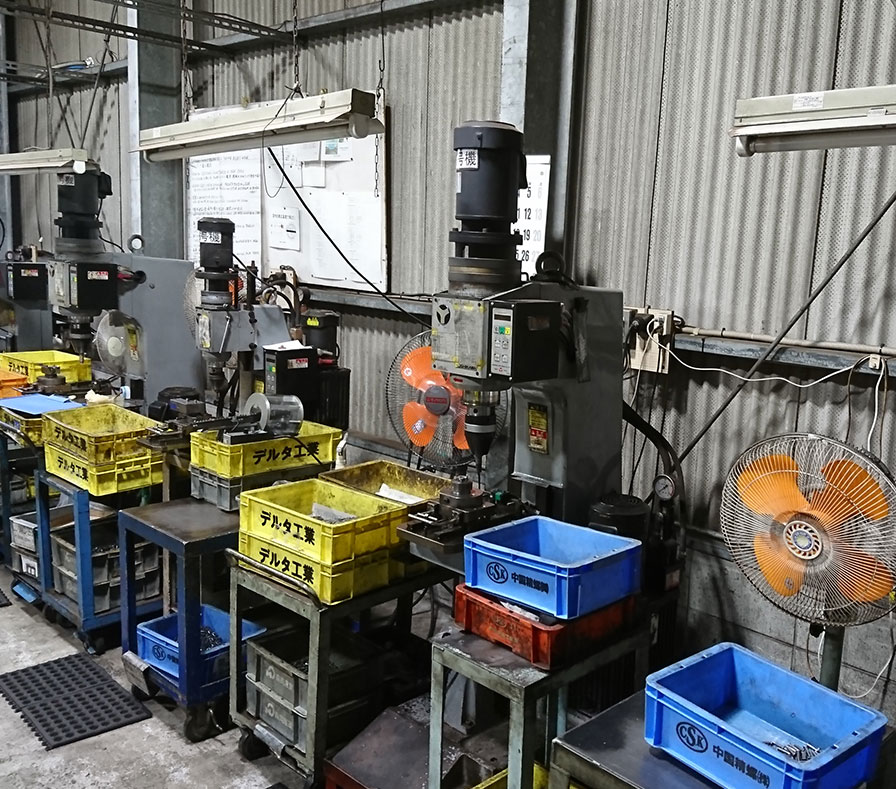

カシメ機

>主要な設備

設備諸元
No. 1 2 3 4
トン数 250t 200t 200t 200t
メーカー アイダ ワシノ アマダ アイダ
ダイハイト 530mm 460mm 420mm 450mm
ストローク長 170mm 250mm 200mm 250mm
スライド 120mm 110mm 110mm 110mm
ストローク数 22～55spm 25～45spm 45spm 25～45spm
ダイクッションの有無 無 無 無 無
スライド面積 2100×700 630×850 630×880 650×880
ボルスター面積 2400×920 850×1450 850×1450 840×1390
備考 送り装置付
0.3～4.5mm
MAX600巾		 送り装置付
0.6～6mm
MAX500巾		 ── 送り装置付
0.6～6mm
MAX500巾
No. 5 6 7
トン数 110t 110t 110t
メーカー アマダ アマダ アマダ
ダイハイト 390mm 390mm 409mm
ストローク長 200mm 200mm 200mm
スライド 100mm 100mm 100mm
ストローク数 50spm 50spm 40spm
ダイクッションの有無 有 有 有
スライド面積 500×600 500×600 500×600
ボルスター面積 700×1100 700×1100 700×1100
備考 ── ── ──
No. 8 9 10
トン数 110t 110t 110t
メーカー アマダ アイダ アイダ
ダイハイト 390mm 370mm 350mm
ストローク長 200mm 180mm 180mm
スライド 100mm 90mm 90mm
ストローク数 50spm 50spm 35～65spm
ダイクッションの有無 有 有 有
スライド面積 500×600 520×630 520×625
ボルスター面積 700×1100 680×1070 680×1070
備考 ── ── ──
No. 11 12 13
トン数 80t 60t 60t
メーカー アイダ アマダ アイダ
ダイハイト 300mm 312.4mm 300mm
ストローク長 100mm 152.4mm 140mm
スライド 80mm 76.2mm 70mm
ストローク長 55～110spm 60spm 70spm
ダイクッションの有無 無 有 有
スライド面積 460×540 300×436 400×480
ボルスター面積 460×950 534×813 520×89
備考 送り装置付
0.6～3.2mm
MAX300巾		 シャンク留 ──
No. 14 15 16
トン数 45t 45t 45t
メーカー アマダ アマダ コマツ
ダイハイト 290mm 230mm 250mm
ストローク長 140mm 101.6mm 100mm
スライド 60mm 63.5mm 60mm
ストローク数 75spm 75spm 80spm
ダイクッションの有無 無 無 無
スライド面積 350×400 260×325 300×400
ボルスター面積 450×800 ── 450×800
備考 シャンク留 シャンク留 シャンク留
